【図面の簡単な説明】

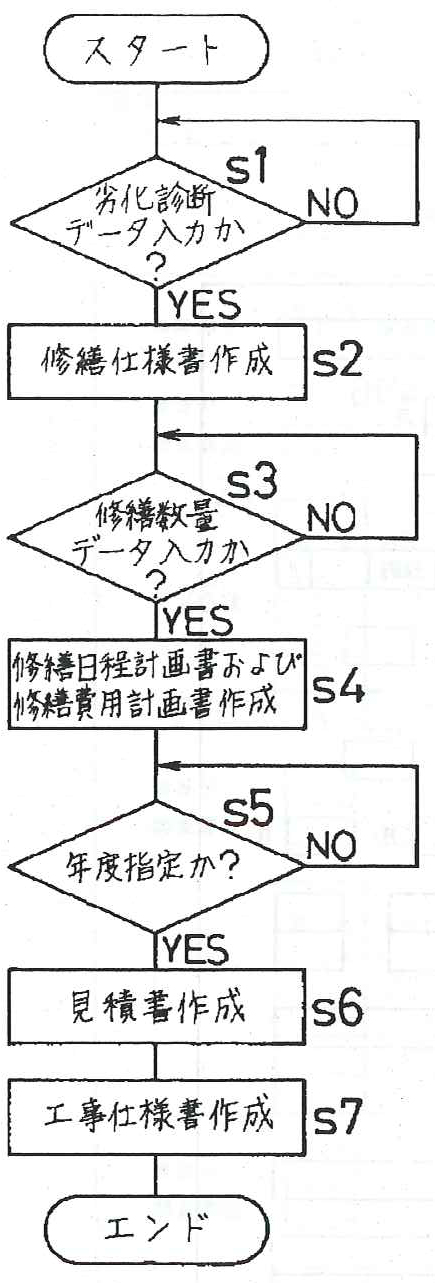

【図１】本発明の一実施例である修繕計画作成装置１の動作を簡単に示すフローチャートである。

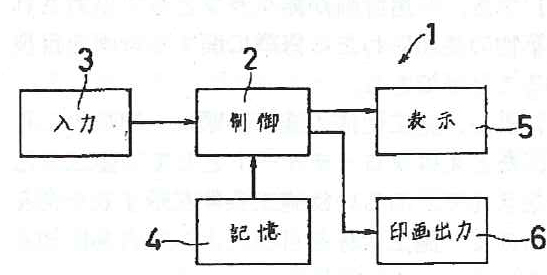

【図２】修繕計画作成装置１の構成を示すブロック図である。

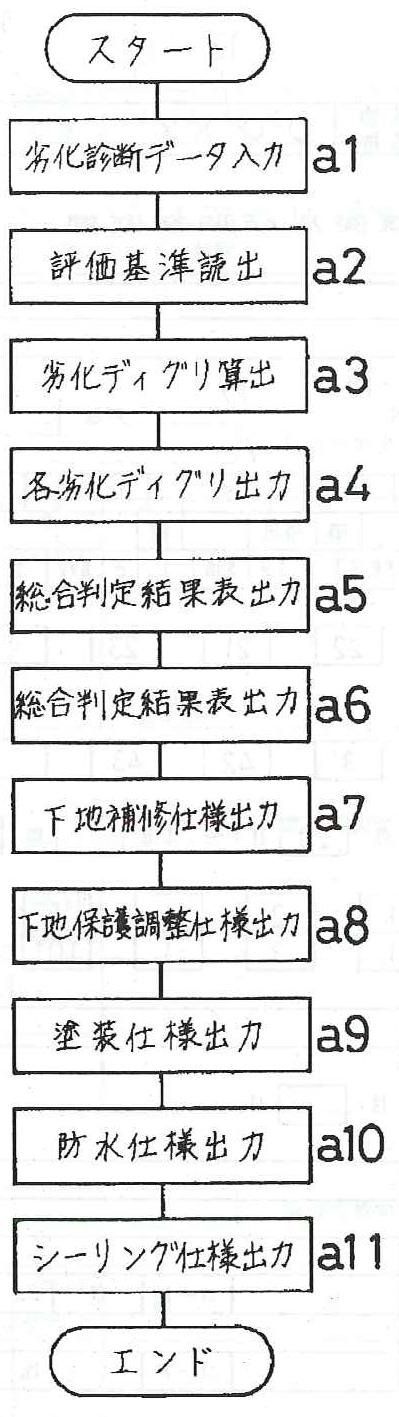

【図３】修繕仕様書を作成する動作を示すフローチャートである。

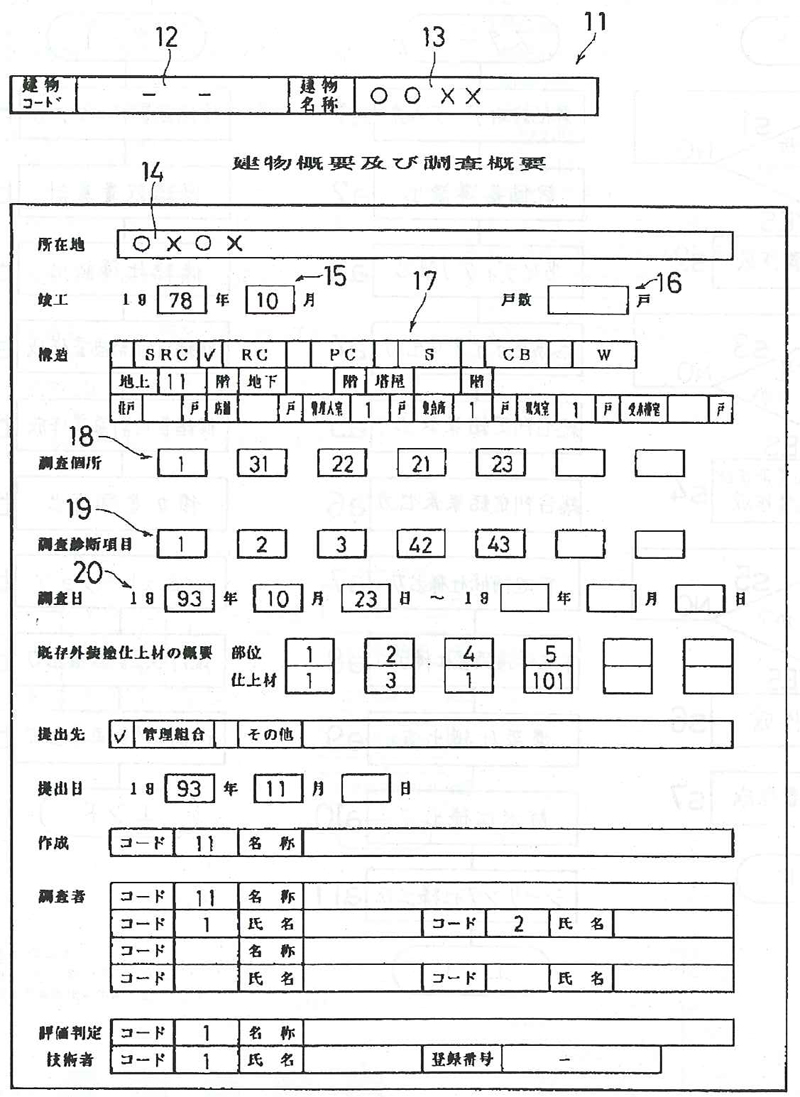

【図４】記入用紙１１の一例を示す平面図である。

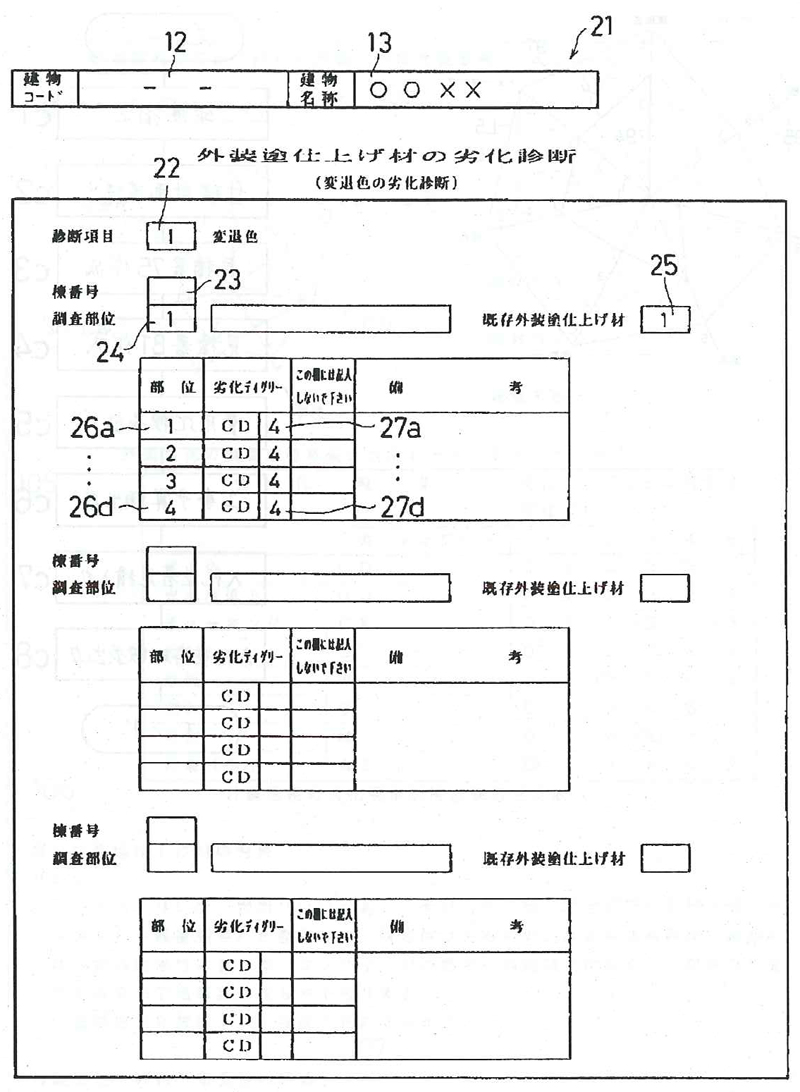

【図５】記入用紙２１の一例を示す平面図である。

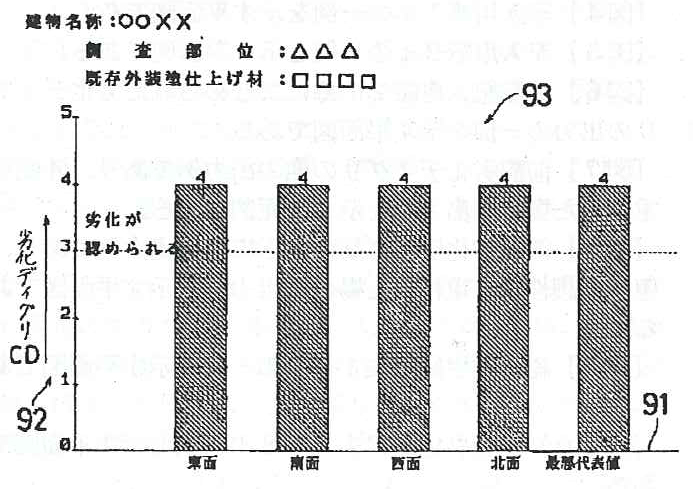

【図６】前記記入用紙２１毎にまとめられた劣化ディグリの出力の一例を示す平面図である。

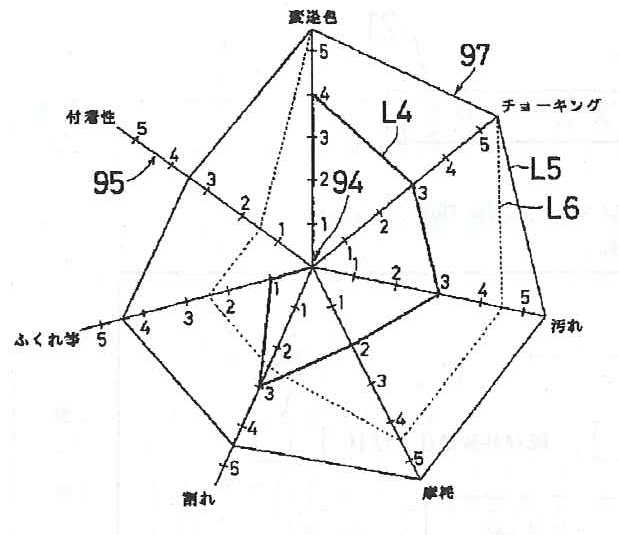

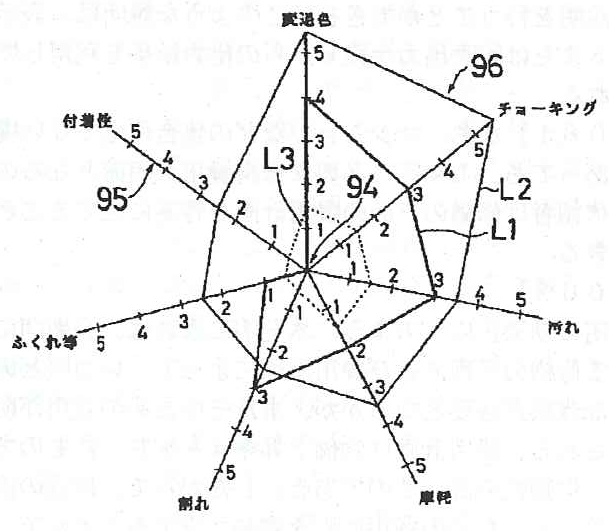

【図７】前記劣化ディグリの他の出力例であり、外観を重視した場合の出力例を示す平面図である。
【図８】前記劣化ディグリのさらに他の出力例であり、躯体保護性能を重視した場合の出力例を示す平面図である。

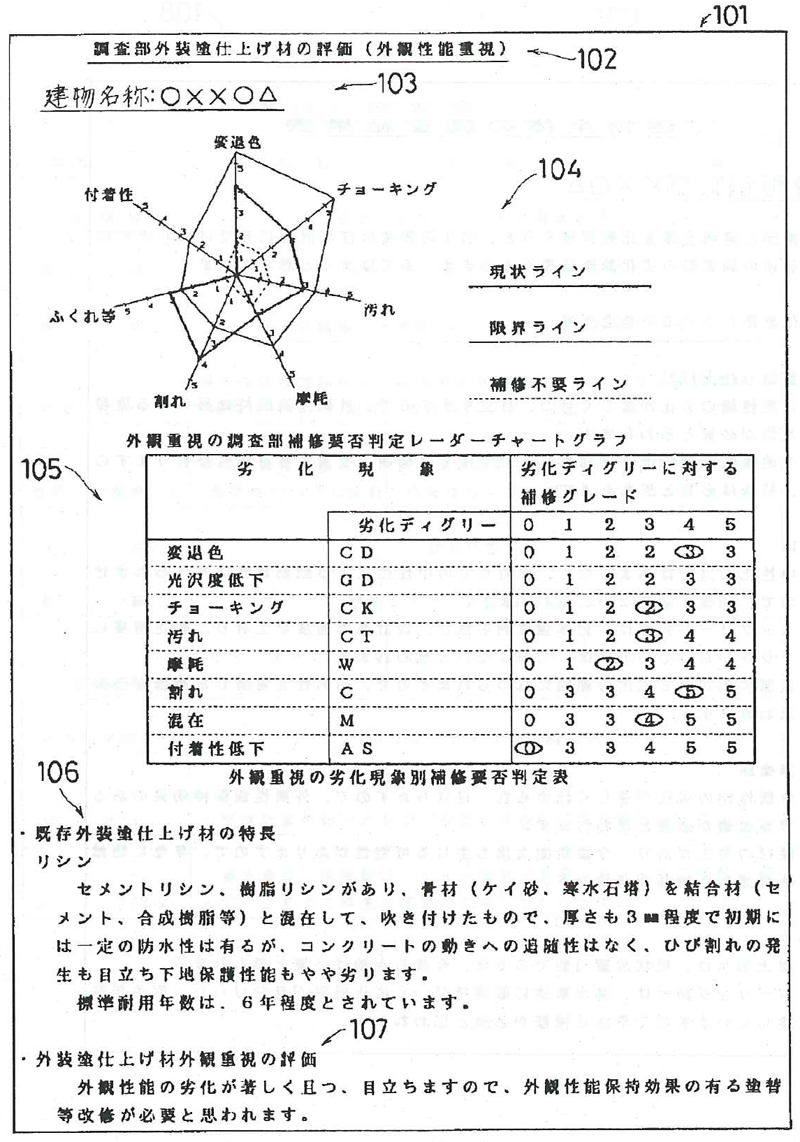

【図９】総合判定結果表１０１の一例を示す平面図である。

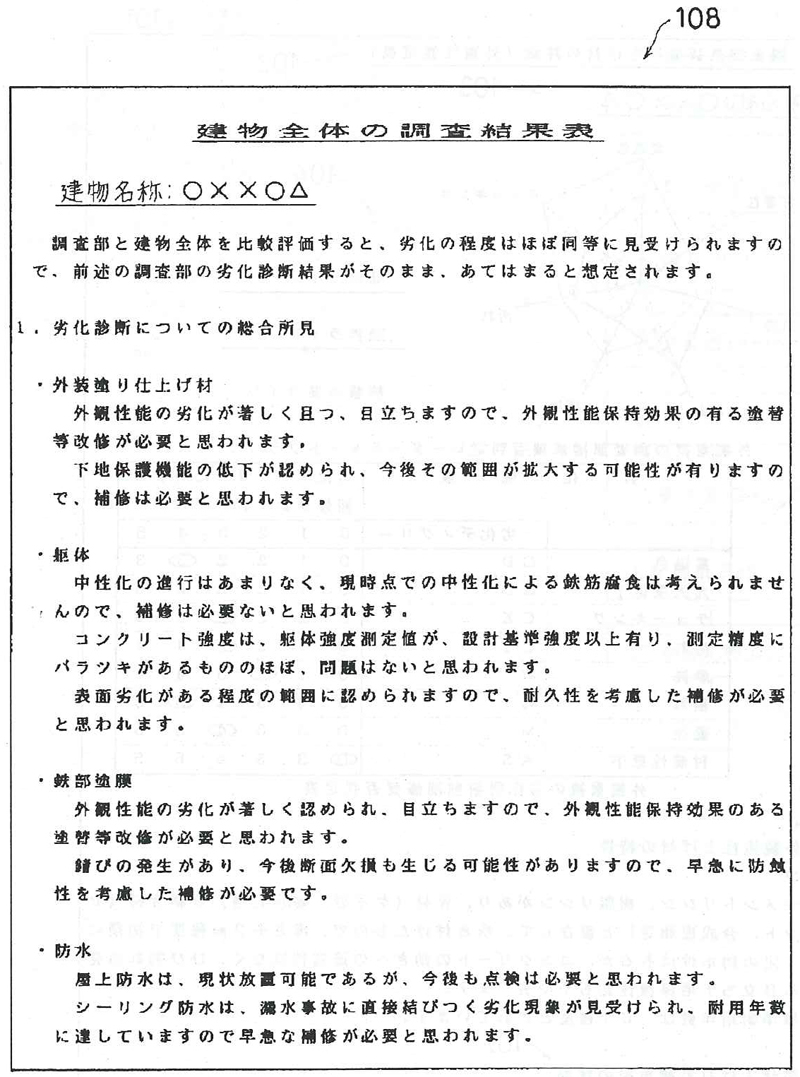

【図１０】総合判定結果表１０８の一例を示す平面図である。

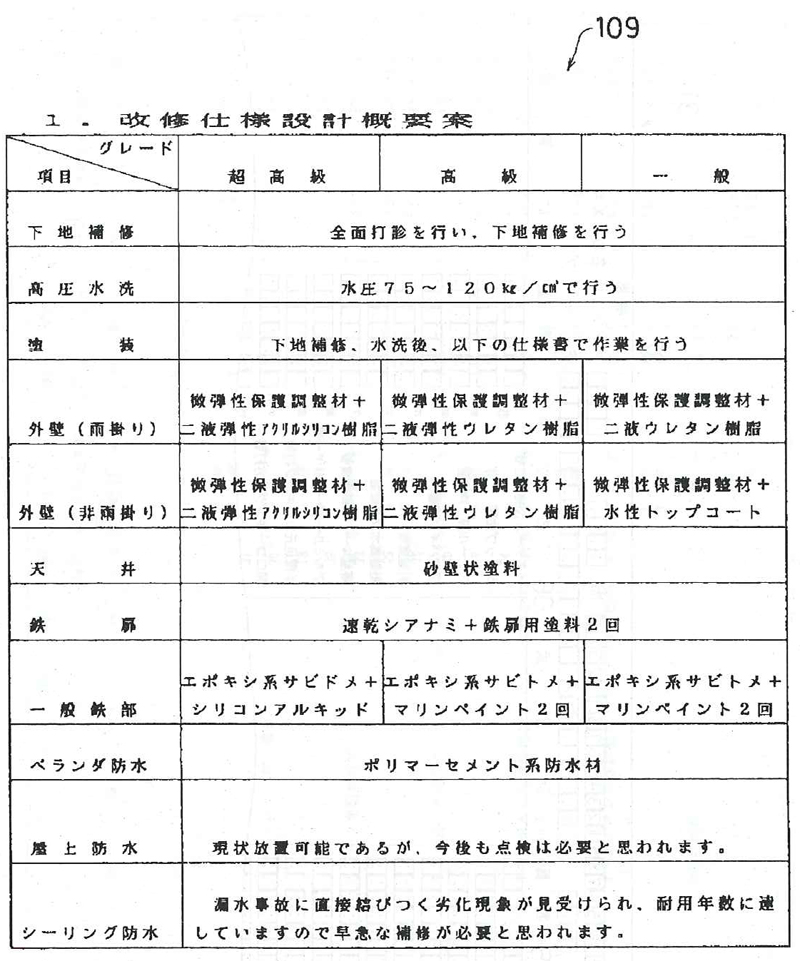

【図１１】各仕様をまとめた一覧表１０９を示す平面図である。

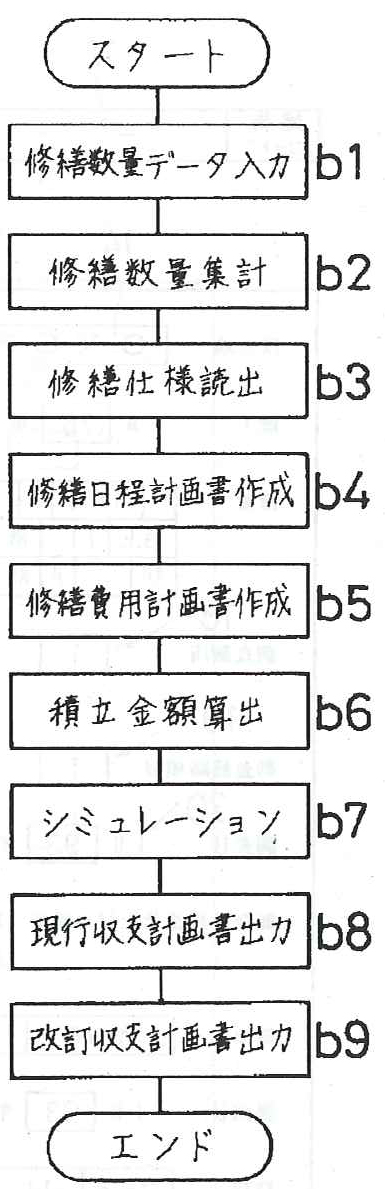

【図１２】修繕日程計画書および修繕費用計画書を作成する動作を示すフローチャートである。

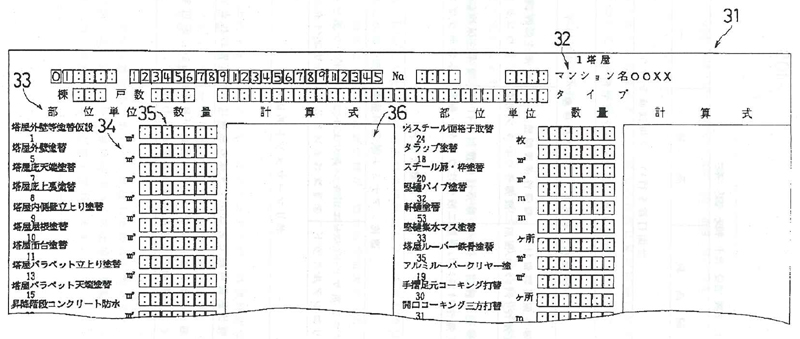

【図１３】記入用紙３１の一例を示す平面図である。

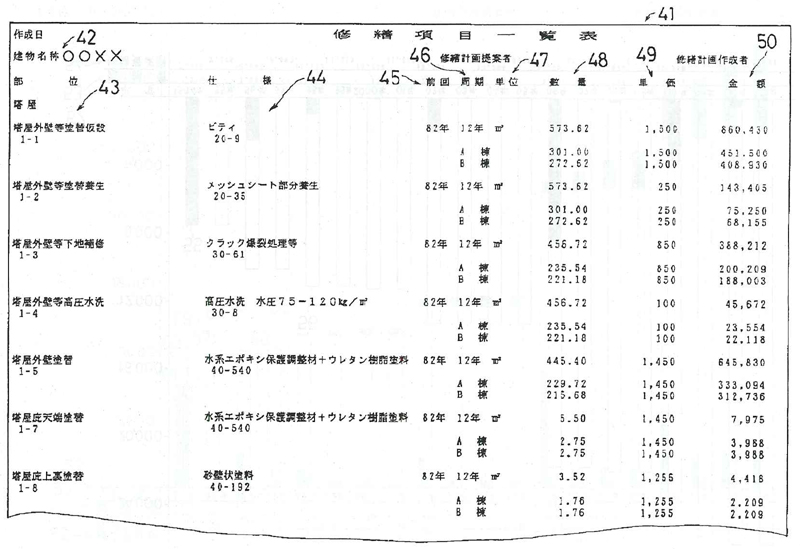

【図１４】修繕項目一覧表４１の一例を示す平面図である。

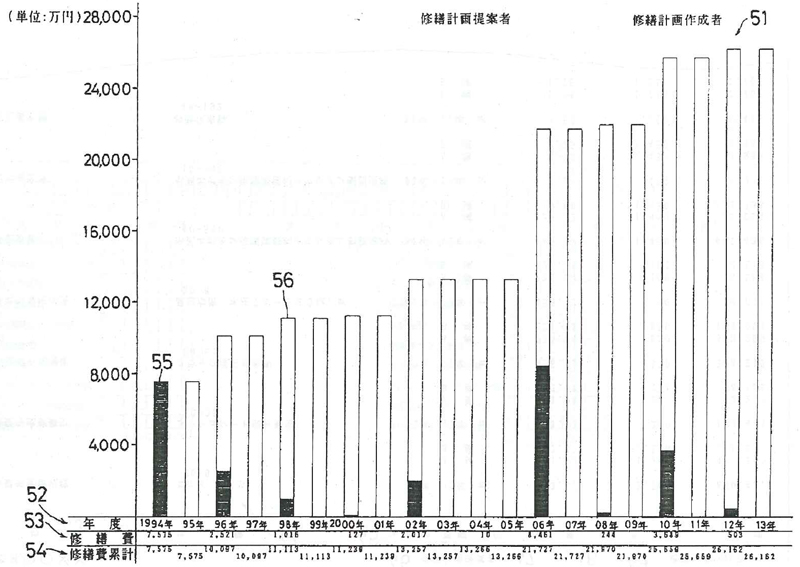

【図１５】修繕日程計画書および修繕費用計画書５１の一例を示す平面図である。

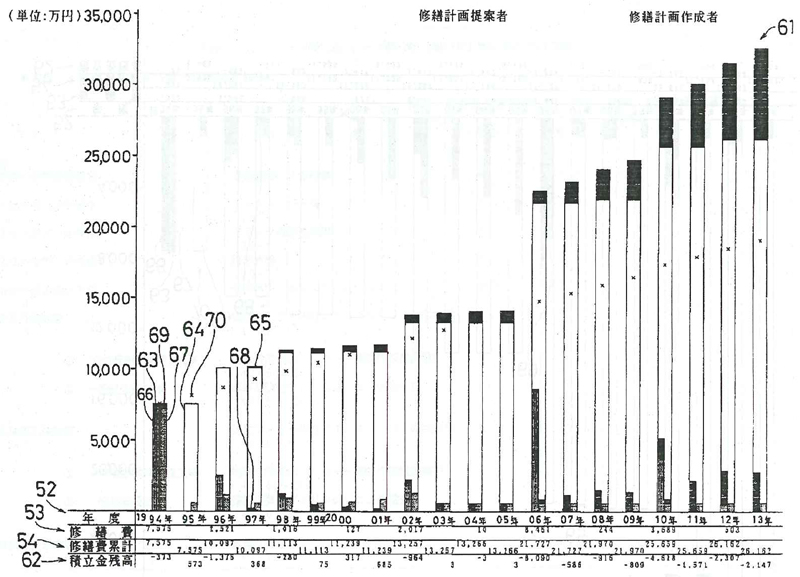

【図１６】現行の収支計画書６１の一例を示す平面図である。

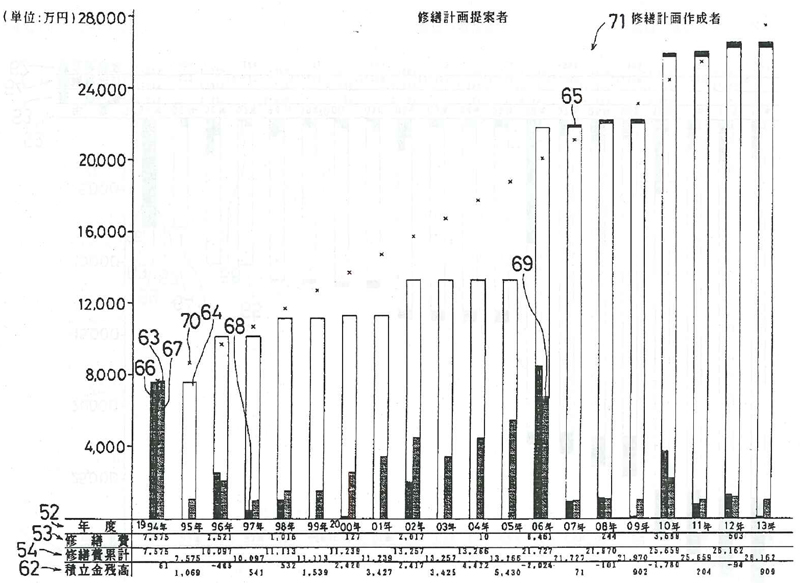

【図１７】改訂収支計画書７１の一例を示す平面図である。

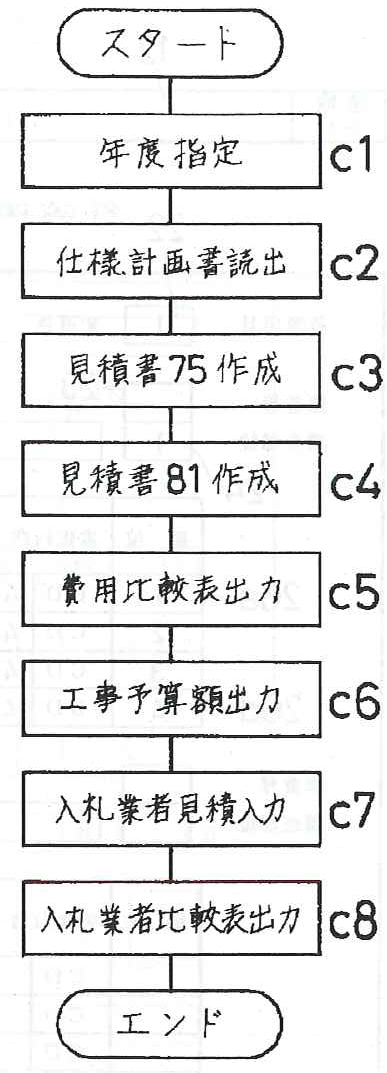

【図１８】見積書を作成する動作を示すフローチャートである。

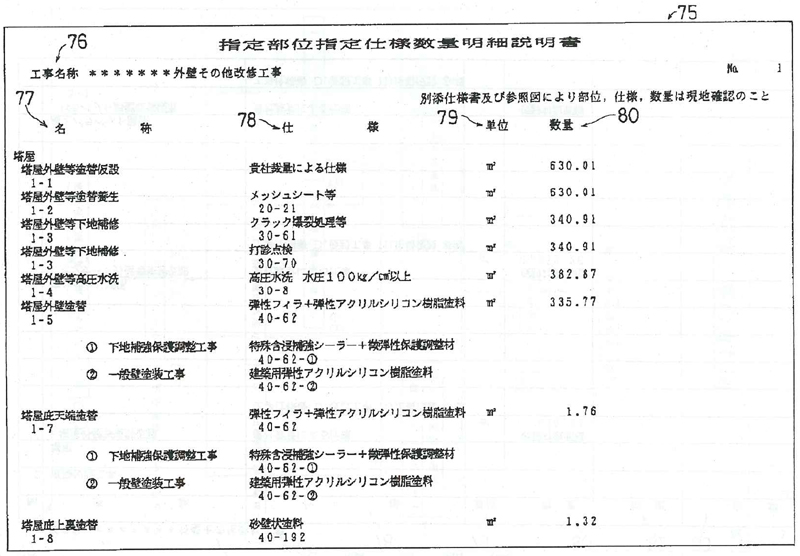

【図１９】見積書７５の一例を示す平面図である。

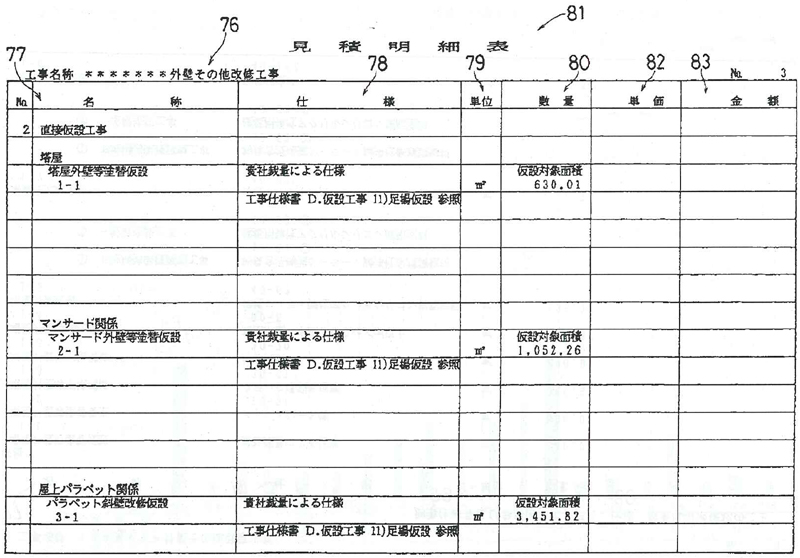

【図２０】見積書８１の一例を示す平面図である。

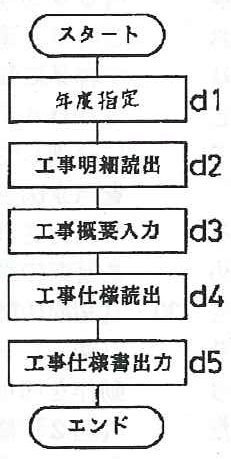

【図２１】工事仕様書を作成する動作を示すフローチャートである。

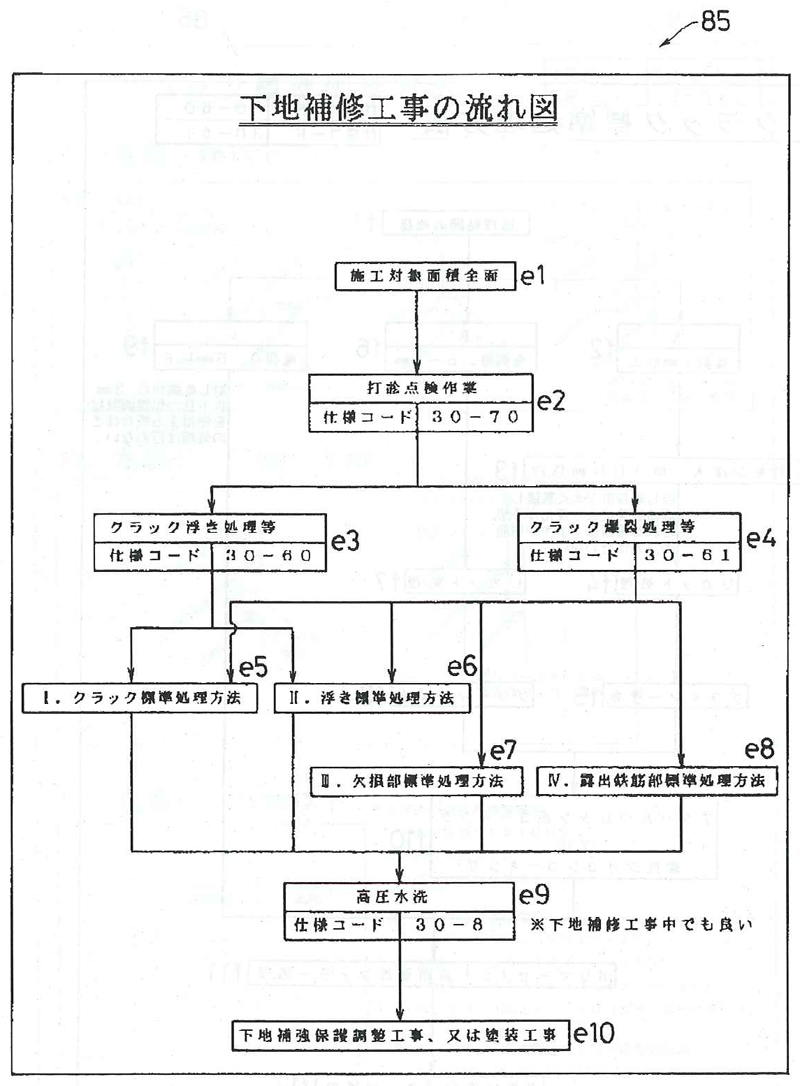

【図２２】工事仕様書８５を示す平面図である。

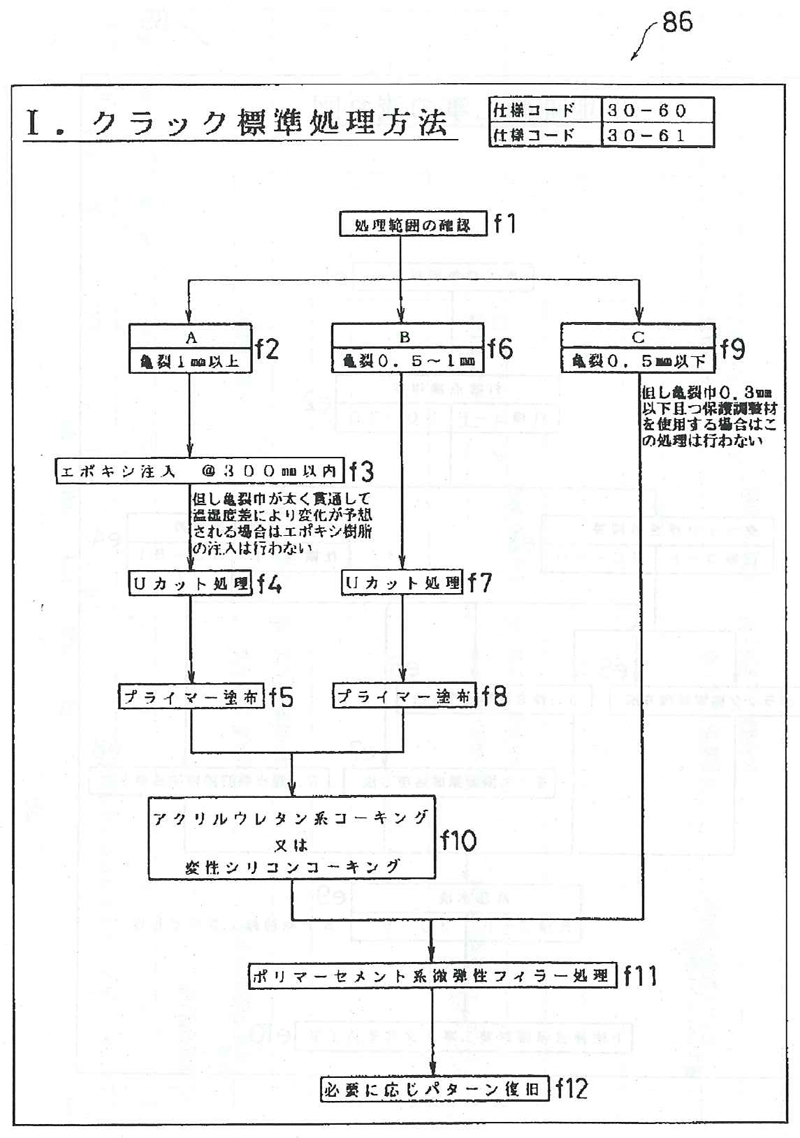

【図２３】工事仕様書８６を示す平面図である。

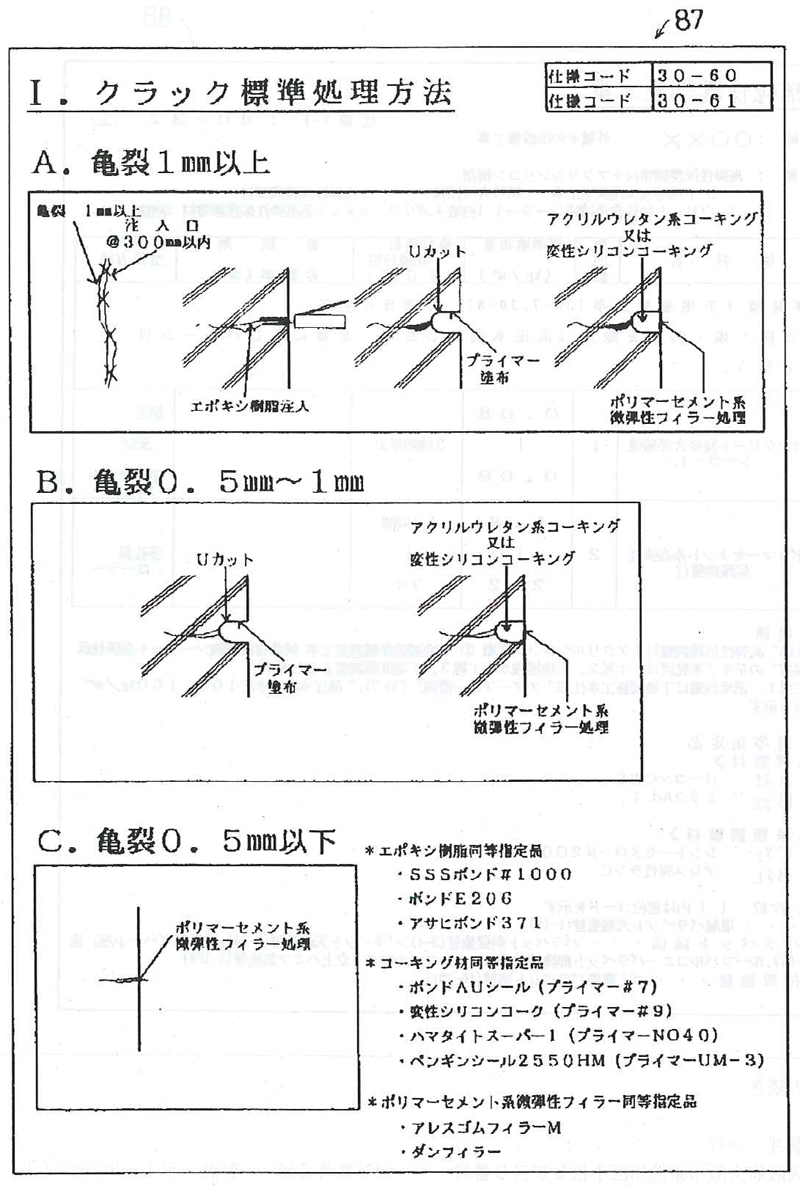

【図２４】工事仕様書８７を示す平面図である。

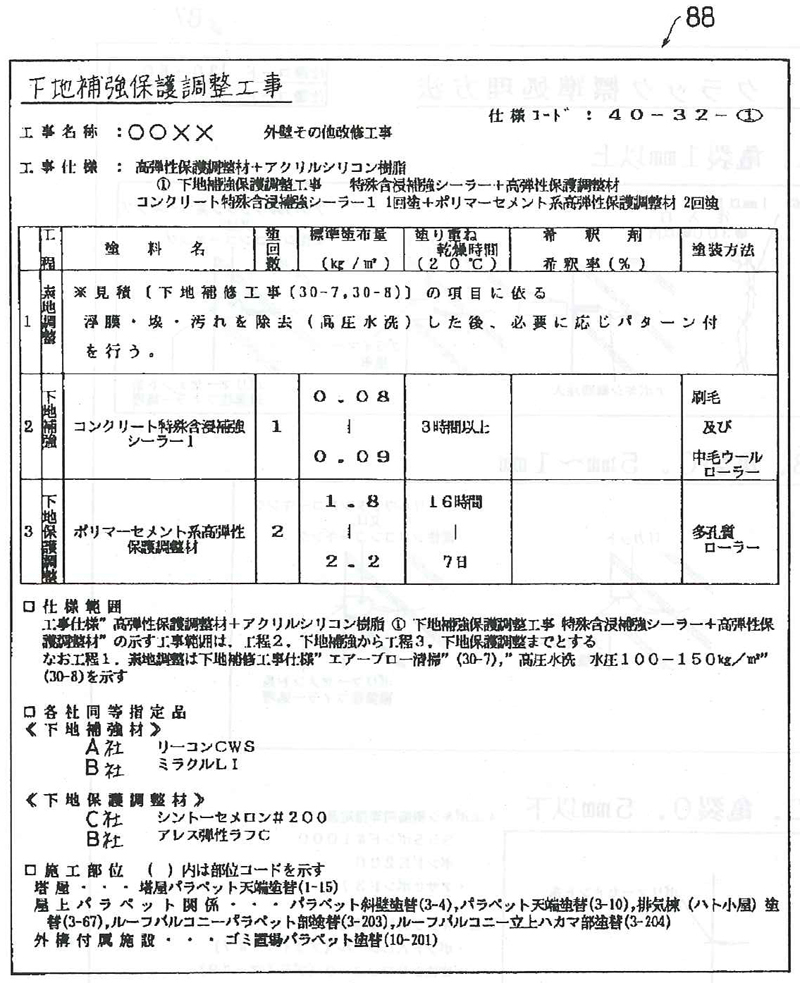

【図２５】工事仕様書８８を示す平面図である。
【符号の説明】
１ 修繕計画作成装置
２ 制御手段
３ 入力手段
４ 記憶手段
５ 表示手段
６ 印画出力手段
１１，２１，３１ 記入用紙
５１ 修繕日程計画書および修繕費用計画書
６１，７１ 収支計画書
７５，８１ 見積書
８５〜８８ 工事仕様書
９３ 棒グラフ
９６，９７ レーダチャートグラフ
１０１，１０８ 総合判定結果表
|
|
